Instrumentation structurelle

En complément des solutions d’auscultation, nous effectuons la surveillance des ouvrages au moyen de capteurs d’instrumentation structurelle.

Tous ces instruments peuvent faire l’objet de relevé périodique manuel ou être intégrés à notre solution temps réel, avec des capteurs autonomes pour une collecte automatique des données et une visualisation sur notre portail web dédié.

Nos solutions et outils

  • Suivi d’inclinaison et de pente

    Selon la configuration de la surface à surveiller et la fréquence de suivi souhaitée, GEOFIT vous propose différents instruments pour le suivi des inclinaisons et pentes :

    • Des tiltmètres ou clinomètres (uni-axiaux, biaxiaux ou triaxiaux)
    • Des électronivelles (tiltmètres solidarisés à une barre)
    • Des points de mesures fixes sur la surface suivie, à relever par un tiltmètre portatif (solution d’acquisition manuelle : inclinomètrie ponctuelle).

    Ces capteurs mesurent l’inclinaison de la structure sur laquelle ils sont fixés, ils permettent de mesurer des convergences en tunnel ou puits ; les déplacements de piliers ou poutres, aplomb d’un pont ou inclinaison des piles de ponts dans les deux directions (longitudinalement et transversalement à la travée) …

    Les angles longitudinaux et transversaux mesurés par le capteur sont associés à une longueur mesurée sur site, cela permet d’obtenir des déplacements concrets exprimés en millimètres.

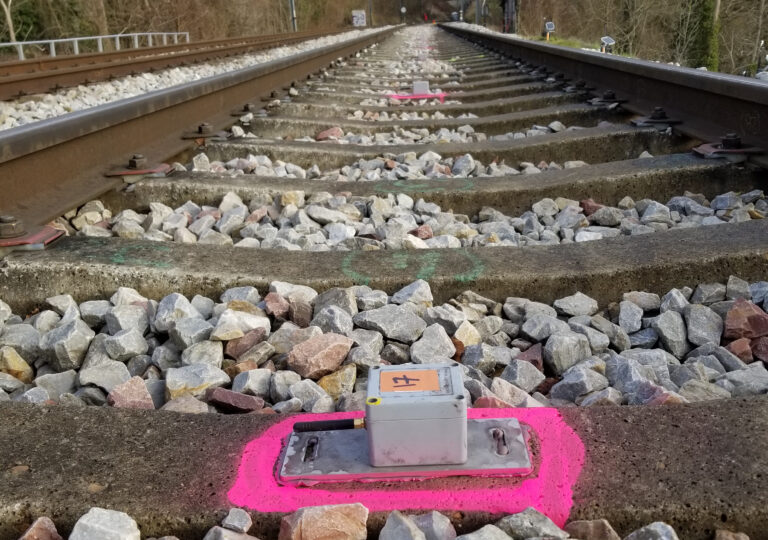

    Dans le cadre du suivi des installations ferroviaires, il est possible de s’affranchir des solutions d’auscultation topographique traditionnelle et des problématiques associées (trains stationnés, aléas météorologiques, fréquences de mesures, encrassement des capteurs …) en effectuant les mesures à l’aide d’inclinomètres chaînés. Dans ce cas, les capteurs sont posés directement sur les traverses et reliés entre eux par radio, ce qui évite la présence de câble le long des voies.
    Les déplacements angulaires permettent de calculer la géométrie de la voie (gauche, nivellement longitudinal, écart de dévers…).

    • inclinomètre
    • clinomètre
    • tiltmètre
    • électronivelle
  • Suivi de fissure

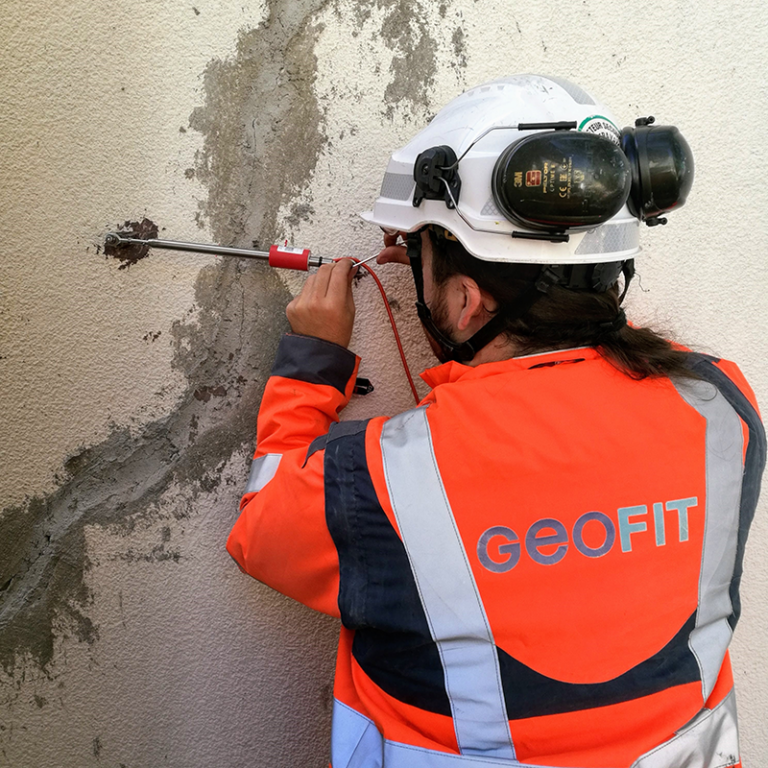

    Les fissuromètres servent à surveiller les ouvertures de fissures ou de joints sur les ouvrages.

    L’instrumentation est recommandée lorsque, suite au diagnostic structurel du bâtiment, un doute subsiste sur l’origine des désordres, sur l’activité de fissures ou sur la pérennité de l’ouvrage dans les temps longs.

    Il est possible de suivre l’évolution de la fissure dans ses 3 directions (ouverture, glissement ou cisaillement et rejet) à l’aide d’un fissuromètre triaxial.

    Sur les solutions à collecte automatique ou semi-automatique, la précision de mesure est de l’ordre de +/- 0.01 mm.
    Sur des jauges à relevé manuel, la précision est de l’ordre de 0.1 mm.

    • fissure
    • capteur de déplacement
    • vinchon
    • saugnac
    • jauge
  • Suivi de tassement

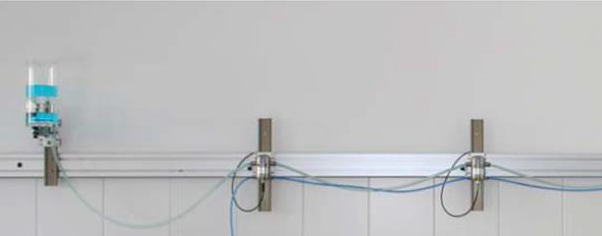

    Le profil de nivellement hydrostatique est un système de mesure de tassement absolu et différentiel d’une haute précision, généralement utilisé dans les structures en dur non soumises aux vibrations fréquentes.
    Le système que vous propose GEOFIT est constitué de capteurs reliés entre eux par liaison hydraulique. Il est basé sur le principe des vases communicants, c’est-à-dire qu’il utilise la surface libre d’un liquide comme référentiel de mesure. Les variations d’altitude sont décelées par les variations de hauteur du liquide, en général de l’eau, dans les pots.

    De tels systèmes permettent notamment de suivre en temps réel les déformations d’une structure (tassement et soulèvement) des piliers ou poteaux, par la mesure instantanée des variations de hauteur pour chacun des capteurs tout en séparant les mouvements d’ensemble des mouvements différentiels entre les diverses parties. Des câbles de liaison électrique permettent l’acquisition des données de mesure des capteurs, par la centrale d’acquisition et de transmission. Celle-ci est chargée de les envoyer vers un serveur pour leur affichage sur une interface de visualisation accessible au client.

    Dans une structure non sujette à des vibrations fréquentes, les précisions attendues sur les mesures de tassement peuvent être en dessous du millimètre.

    • nivellement hydrostatique
    • pots à eau
    • tassements
    • niveau liquide
    • tassomètre hydraulique
    • HLS
  • Suivi de contrainte

    Les différentes phases de construction d’un ouvrage nécessitent souvent de connaitre et de suivre les contraintes exercées dans les structures acier ou béton (buton, lierne, poutre, colonnes …).

    Les jauges de contrainte mesurent des microdéformations, cela permet de déduire l’effort appliqué sur la structure en fonction de ses propriétés structurelles, mécaniques et géométriques. Différents cas d’usage sont possibles :

    • Jauge de contrainte posée par soudure à l’arc sur la surface d’un buton, poutre, armature ou sur lierne

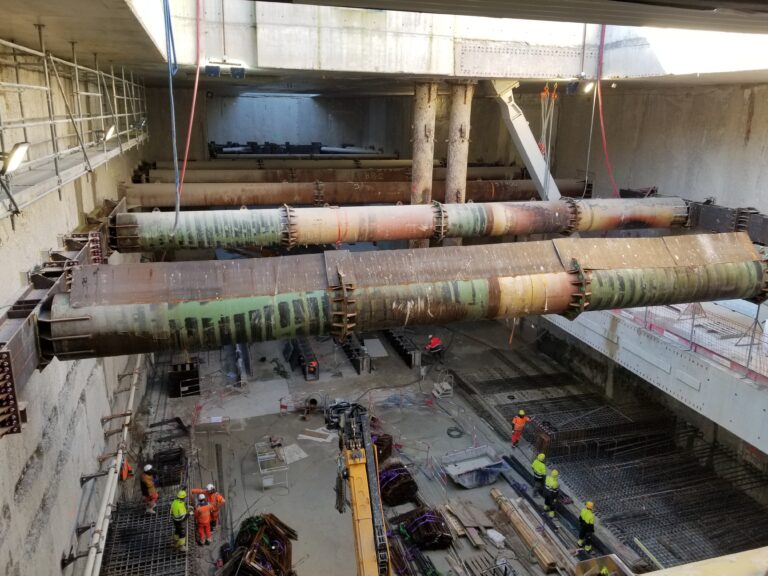

      Notre solution de suivi de contraintes sur buton consiste à installer par soudure, 3 jauges de contraintes à corde vibrante positionnées à 120° l’une de l’autre sur la circonférence.
      Pour avoir l’état des contraintes sur une section de lierne, les jauges sont soudées en doublet sur chaque semelle du profilé parallèlement à l’axe
    • Cellules de charge à corde vibrante
      Pour vos suivis de tension sur les câbles de précontrainte ou les tirants d’ancrage, un système de cellules de charge à corde vibrante conçues pour mesurer les charges dans les boulons d’ancrage et les ancrages à un ou plusieurs câbles peut être installé. Les déformations appliquées aux cales par la tension dans l’ancrage sont mesurées par les six jauges de contrainte à corde vibrante.
    • jauge de déformation à corde vibrante
    • micro-extensomètre
    • jauge de contrainte
    • cellule de charge
    • buton
    • lierne

Monitoring du chantier de la gare de la Croix de Berny (92)

Durant les travaux de mise en accessibilité de la gare (démolition d’un passage au dessus des voies ferrées, la construction d’un passage souterrain ainsi que la démolition et la reconstruction d’un bâtiment à destination des voyageurs) un suivi des ouvrages existants a été réalisés.

La plateforme ferroviaire a été suivi par une chaîne d’inclinomètre sans fils. L’installation a permis de suivre de manière très précise l’évolution des paramètres de la voie (gauche et dévers) via les données du maillage des capteurs.

Les avoisinants ont été fait l’objet d’un suivi, dont l’instrumentation de fissures avec des capteurs automatiques pour garantir la sécurité des ouvrages.
