Instrumentation environnementale

La réalisation de travaux ou l’exploitation de certains ouvrages nécessitent le suivi de paramètres environnementaux pour garantir le respect des réglementations visant à la sécurité des biens et des personnes. Ainsi nous proposons le monitoring et la surveillance du bruit engendré, des effets des vibrations sur les infrastructures, de la pollution de l’air et le suivi des paramètres météorologiques.

Nos solutions et outils

  • Mesures de vibrations

    Les vibrations sont source de nuisances pour l’environnement (gêne vibratoire et gêne acoustique liée au bruit solidien) et de risques de dommages sur les structures.

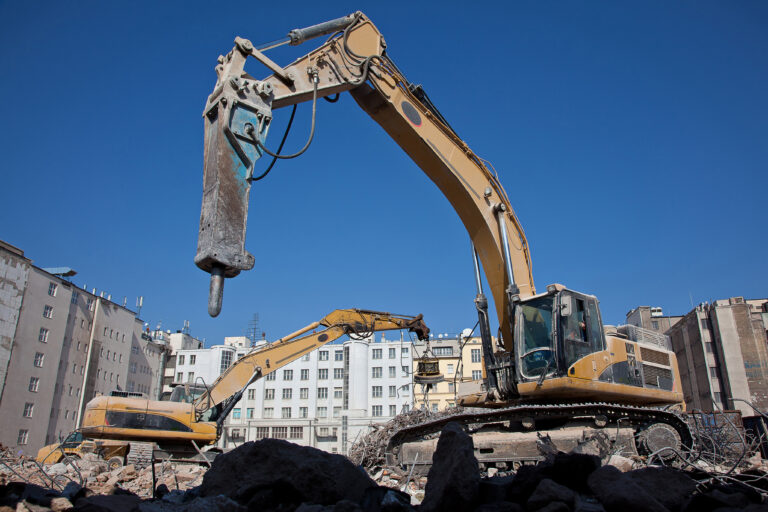

    Les mesures vibratoires s’effectuent dans le cadre de l’étude des effets des vibrations, sur les ouvrages et installations, générées par les engins de travaux publics (foreuse, tunnelier, vibrofonçage, brise-roche hydraulique – BRH, battage de pieux ou de palplanches, travaux de compactage …), les tirs d’explosif, la circulation (routière ou ferroviaire).

    La chaîne de mesure que nous proposons, sismographes numériques triaxiaux (géophone 3D : mesures dans les 3 directions X Y Z), permet de s’adapter aux différentes problématiques. Le capteur effectue des mesures périodiques et événementielles des vecteurs de vitesse/accélération (en amplitude et fréquence).

    Notre solution intègre les réglementations et normes suivantes :

    • Exigences des trois classes de chaînes de mesure définies dans la norme NF E90-020 : contrôle, étude et expertise
    • Mesure des vitesses particulaires et des fréquences des ébranlements conformément à la circulaire ICPE du 23/07/86 relative aux vibrations mécaniques émises dans l’environnement par les installations classées pour la protection de l’environnement notamment l’appareillage de mesure et les précautions opératoires. (1-150Hz)
    • Référentiel SNCF – IN 1226 (1-150Hz)
    • Arrêté du 22/09/94 relative aux exploitations de carrières et aux installations de premier traitement des matériaux de carrières
    • Recommandations AFTES n°GT3R2F2 sur l’utilisation du guide pour la mesure et le suivi de l’effet des vibrations induites par les travaux de décembre 2008
    • La plupart des réglementations et normes internationales
    • vibration
    • geophone
    • accéléromètre
    • vibromètre
    • sismographe
    • vélocimètre

  • Mesures de bruit

    Qu’il provienne de véhicules de chantier ou de transports, de machines, d’équipements de travail ou d’environnement de construction ou industriel, le bruit constitue une des premières sources de nuisance.

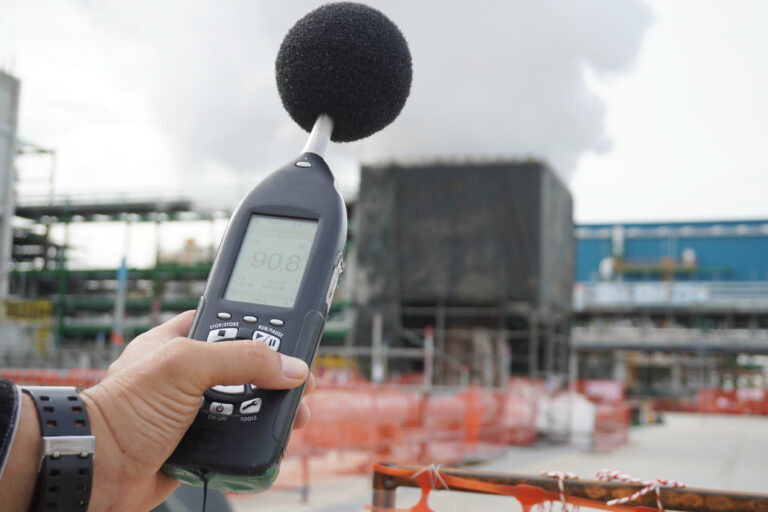

    Nos stations de monitoring acoustique (sonomètres de classe 1 selon la norme IEC 61672) mesurent, filtrent et analysent les signaux de bruits afin de contrôler en temps réel les nuisances acoustiques.

    Nos solutions permettent d’étudier toutes les valeurs des indicateurs acoustiques standards : niveau sonore perçu chez les avoisinants moyenné sur une durée définie par les différentes normes (niveau équivalent – Leq), le niveau maximum (Lmax), Lp, Spectre 1/1 ou 1/3 octave, Fast Slow …
    Nos dispositifs permettent notamment de vérifier que le chantier se conforme à l’article R. 1334-36 du décret n°2006-1099 du 31 aout 2006 (« Lutte contre les bruits de voisinage ») instaurant des limites d’émergences de bruit le jour et la nuit (différence entre le niveau sonore lors du fonctionnement de l’entreprise et le niveau sonore de base).

    • sonomètre
    • microphone
    • acoustique
    • émergence
    • bruit

  • Mesure de la qualité de l'air

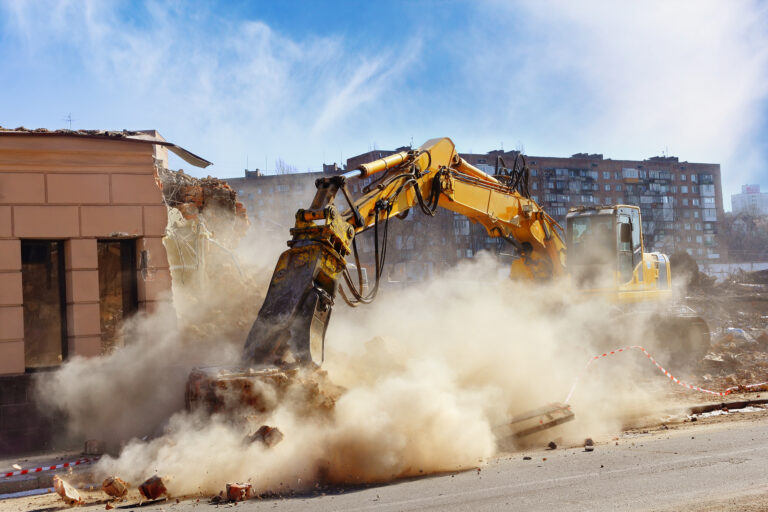

    Au cours d’activités d’excavation, de démolition ou de construction, d’importants mouvements de poussières fines peuvent se produire et être néfastes pour la santé.
    Le fonctionnement de trains, métro, bus, camions ou autres véhicules peuvent également générer ce type de particules dangereuses.
    Nous offrons des mesures précises à l’aide d’un appareil de néphélométrie, il s’agit d’une technologie éprouvée et fiable : une pompe intégrée amène l’air jusqu’à un détecteur calibré basé sur le principe de réfraction d’un laser.
    L’analyse de la qualité de l’air est effectuée en temps réel et fournit instantanément les niveaux des poussières fines en suspension dans l’air à l’aide de données comme la concentration en PM10, PM2.5, PM1.0 et TSP.

    Des quantités de gaz dangereuses pour la santé peuvent apparaître à proximité des chantiers de construction. Afin d’assurer le respect des réglementations (ex: Décret n°2010- 1250 relatif à la qualité de l’air,…), notre capteur peut mesurer jusqu’à 6 gaz parmi : CH₄ (Méthane), CO (Monoxyde de Carbone), CO₂ (Dioxyde de Carbone), NO (Monoxyde d’Azote), NO₂ (Dioxyde d’Azote), SO₂ (Dioxyde de Soufre), O₃ (Ozone), COV (Composés Organiques Volatiles) …

    • particule
    • poussière
    • néphélométrie
    • PM
    • TSP
    • gaz

  • Données météorologiques

    La compréhension des mouvements des ouvrages nécessite de corréler nos observations à l’évolution des conditions météorologiques.

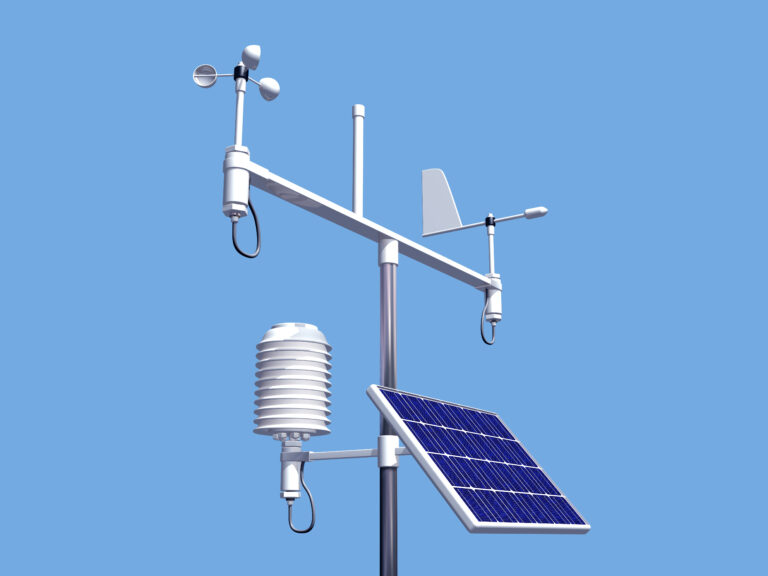

    Nos outils de surveillance et de suivi peuvent enregistrer : la pression atmosphérique, la température ambiante, l’humidité, les précipitations, la vitesse et la direction des vents, le rayonnement solaire, la hauteur de neige,  …

    • météo
    • vent
    • température
    • précipitation
    • humidité

Suivi du réaménagement de la gare de Saint-Denis (93)

Durant les travaux réaménagement de la gare (création d’un nouveau passage souterrain et rénovation de l’ancien, installation d’ascenseurs et d’escaliers mécaniques …) un suivi des ouvrages provisoires et existants a été réalisés.

Face aux types de travaux réalisés et à la localisation de la gare en zone urbaine dense, il a été nécessaire de mettre en place une instrumentation environnementale (vibratoire et acoustique) afin de garantir des nuisances faibles auprès des riverains.
