Fiabilisation des branchements ENEDIS

Principal gestionnaire français de réseaux électriques, ENEDIS s’appuie sur deux référentiels cartographiques complémentaires :

• La Moyenne Échelle (ME) utilisée comme socle d’exploitation du SIG et intégrant la donnée client (PRM) ;
• La Grande Échelle (GE), issue de la DAO, qui apporte une représentation plus détaillée des ouvrages.

La « Moyenne Échelle » est une cartographie d’exploitation qui contient les données indispensables au quotidien. Aujourd’hui, certaines informations sur les branchements demeurent imparfaites, notamment à cause de positions imprécises, de raccordements au réseau approximatifs et d’une qualification incomplète. Le projet vise à assurer une représentation réelle des branchements en donnant une position précise à chaque client et à leur liaison réseau.

La cartographie « Grande Échelle », quant à elle, offre un niveau de détail et de précision élevé. Elle apporte un positionnement précis des câbles souterrains, mais le report de ces branchements n’est systématisé que depuis 2012. Des branchements antérieurs peuvent donc manquer dans ce référentiel, même s’ils existent sur le terrain.

Le projet de fiabilisation des branchements d’ENEDIS vise à rapprocher la cartographie de ces référentiels de la réalité « terrain ». En effet, un référentiel unique et fiable de la donnée client permet de :

• Réduire les incertitudes avant travaux ;
• Limiter les risques de dommages aux ouvrages ;
• Faciliter la préparation des interventions sur le terrain ;
• Améliorer l’information des clients lors de chantiers ou d’incidents.

Le programme répond également aux exigences de la réforme anti-endommagement DT-DICT, appliquée aux gestionnaires de réseaux dits « sensibles ».

Pour répondre à l’ampleur du programme, GEOFIT intervient sur les territoires Ouest, Nord et Est. Réparties sur neuf Directions Régionales d’ENEDIS, les agences de Lille, Nantes et Strasbourg sont mobilisées pour assurer la production.

Une première phase d’enquête est menée sur la totalité des branchements, à l’échelle de la commune. Les opérateurs parcourent l’ensemble du territoire communal et s’appuient sur une tablette intégrant le logiciel QGIS, ainsi que sur les données à fiabiliser. Cette organisation permet d’analyser tous les types de branchements, qu’ils soient souterrains, aériens ou aéro-souterrains, pour les clients individuels comme collectifs.

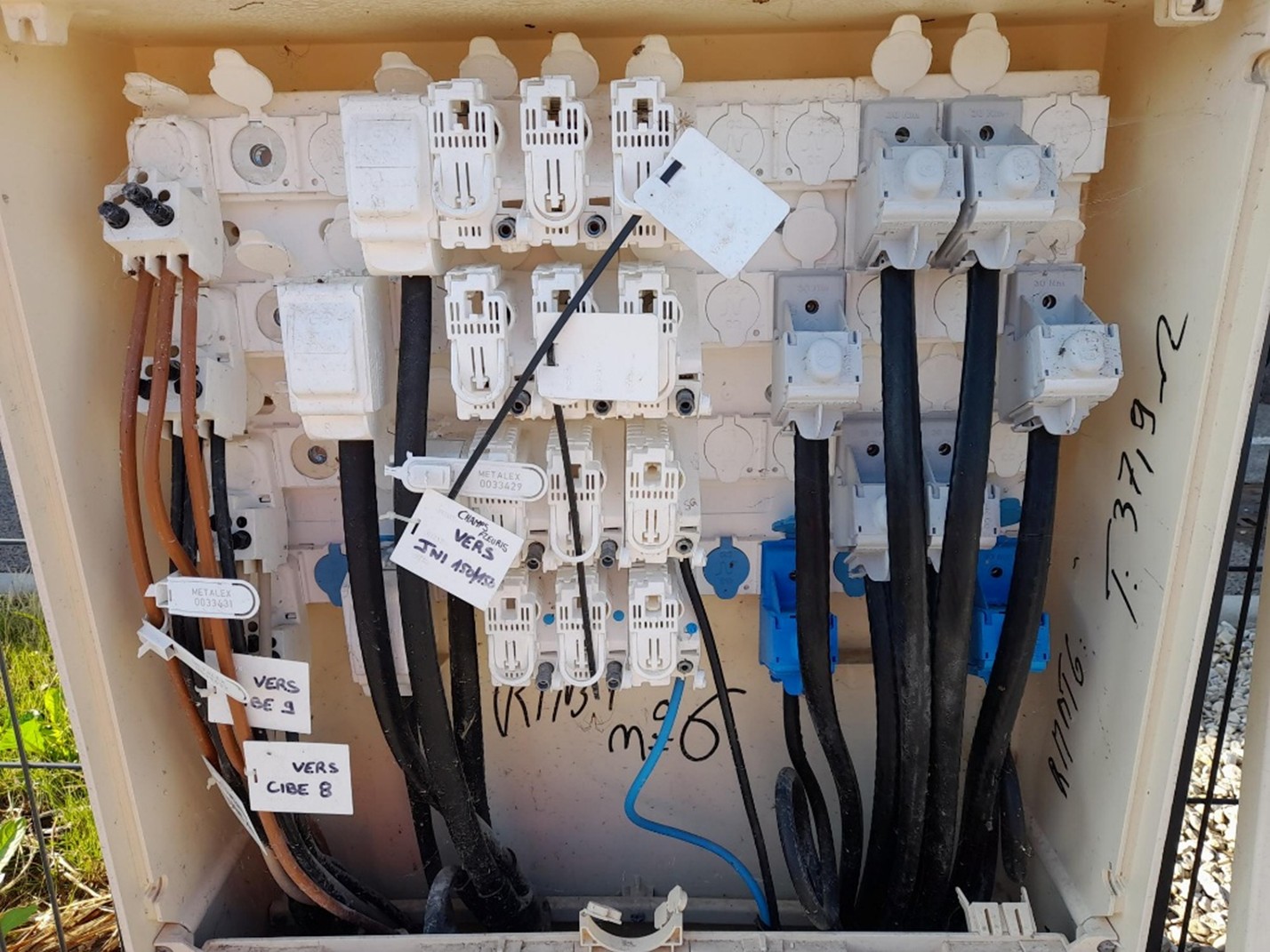

Sur place, l’ouverture des coffrets constitue la principale source d’information. Pour réaliser ces opérations en sécurité, les équipes disposent a minima de l’habilitation électrique B1V en basse tension et de l’AIPR (« Autorisation d’Intervention à Proximité des Réseaux ») pour travailler à proximité des réseaux. Elles appliquent également les règles de prévention associées, avec le port obligatoire des équipements de protection individuelle (EPI).

En amont de la chaîne de production, elle conditionne la qualité de la fiabilisation. Elle mobilise des compétences variées, à la fois en SIG et en DAO, et requiert l’application de règles métiers spécifiques au projet. Elle s’appuie également sur des compétences électriques, un sens de l’observation, une capacité d’enquête, de l’autonomie et un respect strict des procédures de sécurité.

La phase industrielle intègre une étape de détection de câbles, destinée à localiser une minorité de branchements qui n’ont pas pu l’être lors de l’enquête terrain. Elle est réalisée par les services réseaux de GEOFIT qui disposent des habilitations électriques spécifiques d’ENEDIS, notamment l’ADNT 3002.

Après les interventions terrain, les données sont prises en charge en bureau par le pôle Ingénierie de la Donnée au sein des agences de Nantes, Montpellier et Gennevilliers. Un contrôle qualité est réalisé sur l’ensemble des informations collectées afin de préparer leur intégration dans les référentiels cartographiques « Moyenne Echelle » et « Grande Echelle » du client.

Le logiciel QGIS est de nouveau utilisé pour cette phase de contrôle. La cohérence entre les deux échelles est vérifiée afin de répondre aux objectifs du projet.

Les données sont ensuite intégrées à partir de postes informatiques sécurisés fournis par ENEDIS, avec les outils et les accès nécessaires pour mettre à jour directement les systèmes d’information (SI) du client.

ENEDIS renouvelle sa confiance en nous confiant le marché de contrôle des prestations réalisées par d’autres acteurs intervenant sur le marché de production. Cette mission repose sur des contrôles terrain réalisés par échantillonnage et sur des contrôles en bureau effectués après l’intégration des données dans les référentiels « Moyenne Echelle » et « Grande Echelle ».

GEOFIT étend ainsi son périmètre d’intervention à une dizaine de Directions Régionales supplémentaires, situées dans le centre et le sud de la France.
